YZK-F型變壓器有載開關測試儀

一．功能特點

電力變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用智能控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量，用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

有載開關測試儀有以下幾種優點：

1.測試YO Y△型變壓器，阻值不用換算直接顯示；

2.數據分析人性化，可以自動的找出波形中間的故障，并做記號；

3.波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；

4.△型變壓器可以顯示三相同期性；

5.可以帶繞組或不帶繞組進行測試；

6.四端接線方式，提供高精度電阻測量,且無需導線補償；

7.在測試中間可以連續測試，節省變壓器停電的時間；

8.儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機；

9.儀器內部可以自動保存100組數據。

二、結構及面板說明

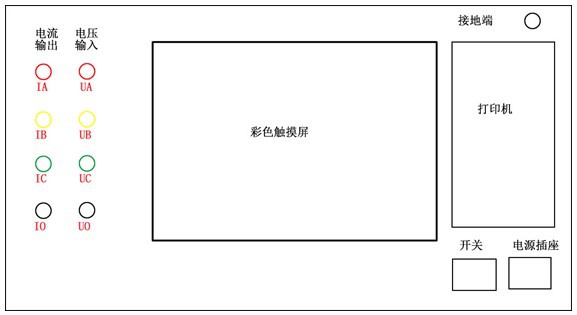

整個面板由彩色觸摸屏、打印機、電流輸出端子、電壓輸入端子、開關、電源插座組成。采用獨立機箱結構。具有抗震、防電磁干擾特性，儀器的操作面板如圖1所示

三、操作指南

（一）設置

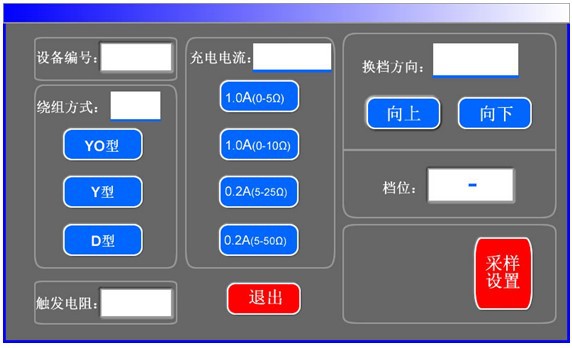

可設置編號、檔位、換檔方向、繞組方式、充電電流及對應測試范圍、觸發電阻等項目，方便應對不同的現場情況。如圖2所示。

自動切換檔位：選擇了自動切換檔位，變壓器上的充電電流不停，不用重新設置變壓器的參數，可以實現連速測試，節約測試時間；

繞組方式：接線方式（這個決定了電阻的算法，一定要正確）；△型的測試，按照屏幕顯示的接線，測試一組完成，再測試另外一組。

充電電流：0.2A 10Ω～50Ω

1A 1Ω～20Ω

圖2

（二）測試

將測試線夾從附件盒中取出，將紅、綠、黃、黑8個線夾分別夾在變壓器的高壓出線端和中性點，同色的兩根線夾在同一處，其中一根插在電流端（IA/IB/IC/IO）,另外一端插在電壓端（UA/UB/UC/UO）。用小夾子將變壓器次級出線端短路并*好接地。

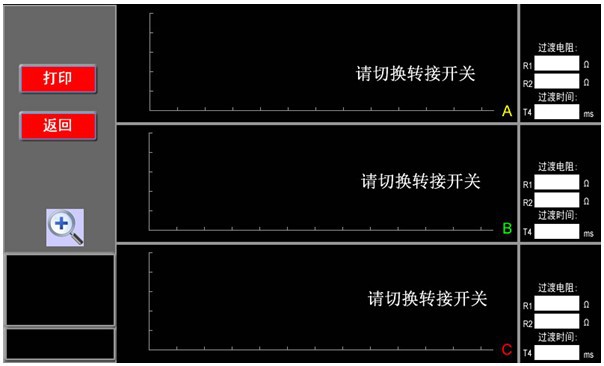

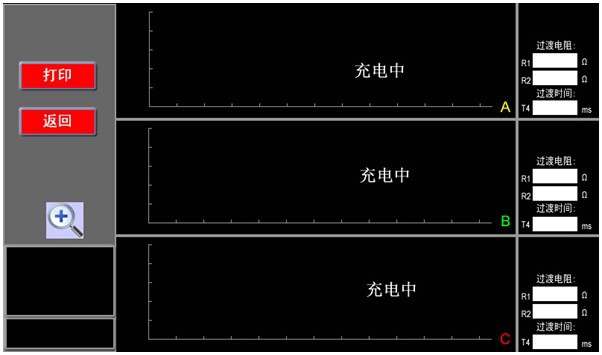

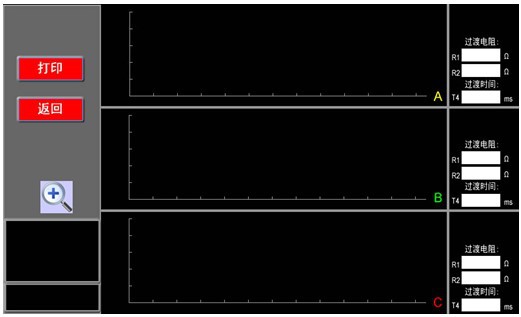

然后將測試線插入儀器，檢查無誤后，打開儀器電源開關，開始測試，則屏幕上顯示如下過程，當顯示“請切換轉接開關”時，請切換開關，等待測試結果。當開關動作的同時，儀器測試出過渡時間及過渡電阻。

圖3

圖4

圖5

（三）存儲及查閱

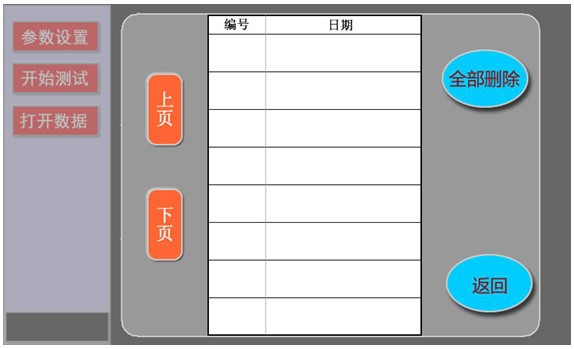

數據保存之后，可在打開數據中查看，如圖6所示，點擊對應的存儲編號，即可查看曲線及數據。

圖6

四.測試儀記錄波形判讀說明

（一）測量記錄過程的理想直流波形及測試規范

從有載開關動作過程來看，有幾個參數尤為重要，其一即開關觸頭變換程序，具體須測量出整個切換過程的動作時間t０切換過程的波形變化，從波形圖上應能看出三相是否同步等；其二是各觸頭聯接的過度電阻，其中阻值還包括引線部分。如下表所示分別列出了有載開關的參考指標和測量參考值。其三就是分接開關的動作順序，具體指人工搖動手柄圈數計數，并聽到是否有選擇和切換的聲音，記下發生時所在圈數。

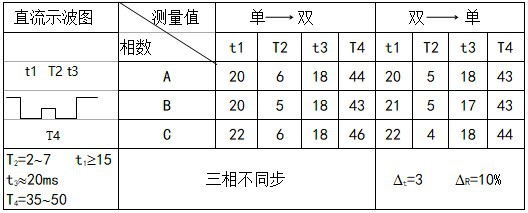

切換開關觸頭變換程序（見表1）：(單位:ms)

（二）、直流電流示波圖形的判讀說明

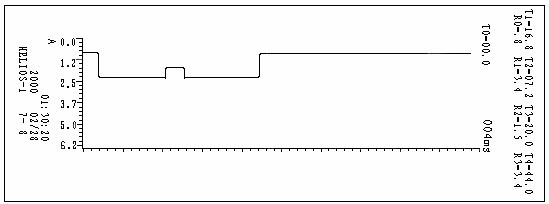

根據吊芯和不吊芯情況，系統測量的結果略有差異。如下圖所示為一有載關吊芯后測量的波形圖1。

圖中所示波形縱坐標刻度表示電阻值，我們可以看出該開關動作前測試線等引起的零點電阻為0.8歐姆左右，而開關動作A相接入R1的電阻值為2.5歐，接入R2的電阻約為2.5歐左右。

波形的橫坐標為時間刻度，我們從圖上清楚地判讀出開關觸頭變換的時間，如A相t1≈16.8ms t2≈7.2ms t3≈20ms其整個切換時間在44ms左右。

波形的三項同期性由T0的參數所決定.ＢＣ項以Ａ項為參照,值有正負之分見等號處,等號為正、負號為負.注意：吊芯后測量的波形將非常平滑，勿須再作平滑處理.

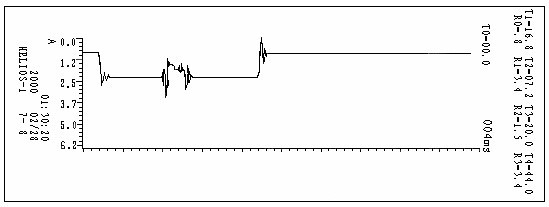

對于不吊芯測試（一般均采用這種方式）。其測量波形圖2如下所示。

波形圖2

我們比較發現，該波形與吊芯后測量的波形（即傳統方法測量）相比，在觸頭變換過程中可看到明顯的毛刺，這主要是開關變換過程中觸頭彈跳時、變壓器線圈中電流引起反電勢造成的，這進一步真實地反映出開關在變壓器實際運行過程中的狀態。這對觸頭的好壞提供了一個定性的判斷，特別是出現明顯的斷開情況，即波形中某一段阻值大于十幾歐以上并保持一段時間（如2ms以上），則應視為開關有問題，要引起足夠的重視。

五、主要技術指標及**操作注意事項

為確保操作者和儀器的**，生產廠提醒用戶注意！

1．在使用儀器前一定要認真閱讀本說明書；

2．儀器的操作者應具備一般電氣設備或儀器的使用常識；

3．本儀器在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏；

4．電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。

5．儀器輸出*高電壓12V，現場測試時先接好所有引線，再打開儀器電源；

6．儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量；

7．不能將兩組以上的線連在一起作為一路測量，不用的線要開路；

8．測試結束后，先關閉儀器再拆除所有接線；

主要技術指標：

1．三路獨立測試電源，*大輸出電流3A;

2．儀器設置采樣率10～20KHZ;

3．單次波形*大存儲時間3秒。

4．過渡電阻測量范圍：1-40W，

5．測量精度：1-5W，Δ=±2%.5-40W，Δ=±2%

6．時間及同期性誤差：Δ≤±0.5%。

7．顯示器：800′480彩色觸摸控制屏;

8．打印機：熱敏前換紙型打印機;

9．電源 220V±10%功率￡200W。

10．尺寸 410mm′320mm′200mm。

11．重量￡12kg

隨機附件：

１、測試夾帶8米測試線 8根

２、鱷魚夾帶1米測試線 4根

３、電源線 1根

４、測試儀光盤 1張

５、打印紙 1卷
