ES5001變壓器鐵芯接地電流測試儀
- 產品名稱：ES5001變壓器鐵芯接地電流測試儀
- 產品型號：
- 產品廠商：其它品牌
- 產品文檔：
ES5001變壓器鐵芯接地電流測試儀
的詳細介紹ES5001數字式鉗形在線漏電流記錄儀
一、簡介
數字式鉗形在線漏電流記錄儀是為現場在線測試、監控、記錄電流，由主機、電流監控軟件、電流鉗、通訊線、內存卡等組成。適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
數字式鉗形在線漏電流記錄儀具有在線實時監控與歷史查詢功能，動態顯示，波形指示，具有大、小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、分析、處理、排序、擬合曲線、報表、打印等功能。
二、技術規格
|
型號 |
ES5001 |
|
量程 |
0.0mA-1000A |
|
鉗口尺寸 |
Φ50mm |
|
分辨率 |
0.1mA |
|
*度 |
±2%±5dgt |
|
功 能 |
交流電流測量記錄，在線監控記錄，線路檢修，故障查找 |
|
電 源 |
DC6V鎳氫充電電池 1.2V×5 |
|
測試方式 |
鉗形CT，均值檢流 |
|
顯示模式 |
LCD：128dots×64dots |
|
頻 率 |
50/60Hz |
|
主機尺寸 |
寬高厚100mm×204mm×35mm |
|
電流鉗尺寸 |
寬高厚101mm×214mm×27mm |
|
質 量 |
主機：409g（含電池） 充電器：83.5g |
|
電流鉗：電流鉗：468g |
|
|
LCD尺寸 |
顯示域：62mm×44mm |
|
采樣速率 |
2次/秒 |
|
儲存介質 |
TF卡 |
|
數據存儲 |
9999組（掉電或更換電池不會丟失數據） |
|
設定時間 |
1～60分鐘內設定記錄間隔時間，0分種為不自動存儲 |
|
記錄時間 |
節電模式下連續工作2天 |
|
實時時鐘 |
有 |
|
時鐘設定功能 |
有 |
|
數據接口 |
標準協議，USB傳輸 |
|
線路電壓 |
AC600V以下線路測試 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
電池電壓 |
當電池電壓降到5.2V時，電池電壓低符號顯示，提醒要充電，此時測量的數據同樣是準確的。 |
|
額定功率 |
節電模式下15mA，*大25mA |
|
引線長度 |
標準2米 |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣電阻 |
20MΩ以上,1000V |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)IEC61326(EMC標準) |
三、型號對比
|
型號 |
ES5000 |
ES5001 |
|
量程 |
0.0mA-200A |
0.0mA-1000A |
|
鉗口尺寸 |
Φ20mm |
Φ50mm |
|
電流鉗尺寸 |
寬高厚60mm×160mm×20mm |
寬高厚101mm×214mm×27mm |
|
質 量 |
電流鉗：260g |
電流鉗：468g |
四、裝箱單
|
記錄儀主機 |
1臺 |
|
電流鉗 |
1個 |
|
USB通訊線 |
1條 |
|
2G TF卡 |
1張 |
|
監控軟件(光盤) |
1張 |
|
儀表箱 |
1個 |
|
鎳氫充電電池1.2V |
5節 |
|
充電器 |
1個 |
|
用戶手冊 |
1份 |

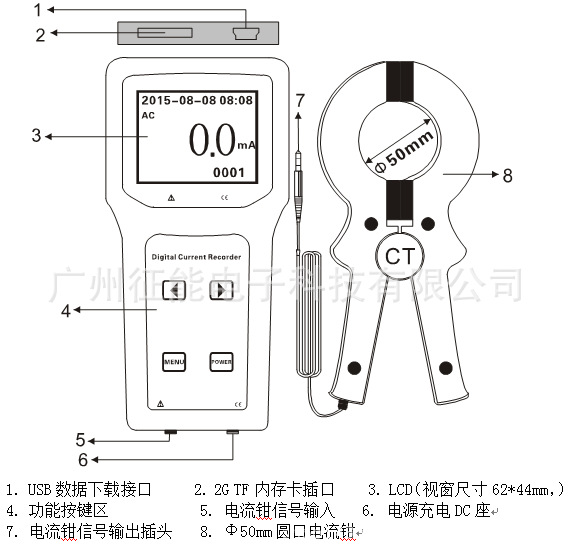

五、儀表結構
